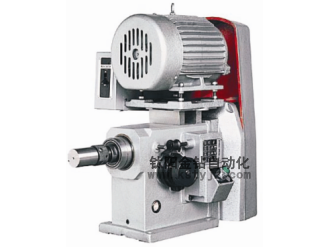

JT3-232臥式自動攻牙機
回轉一牙距的精密自動輸送組合:
裝置可替換的A、B齒輪配合A、B軸軸與主軸依牙距推進完全配合(以往沒有這種裝置),這種組合有以下優點:
垂直穩定、精確而安全:精密度相當高,絲攻在前進與后退時不必出力就能運轉自如,而產制優良的加工物品,不會造成精細不同的螺紋產,對薄板的沖床加工制品或輕合金屬,合成樹脂等軟質制品也能制成完美的螺紋。絕無品質不穩定或不良現象產生。
采用等距攻牙,工件不會往上跳。
采用等距攻牙,工件不用壓緊,裝夾簡便、效率高
可高速連續循環運轉,堅固耐用:
采用特殊馬達、電子按鍵,能耐用一千萬轉次。
配置名稱 | 規格 |
JT3-232自動攻牙機 | 臥式型 (鈦陽金鉆牌) |
重量約: | 125KG |
主軸沖程最大: | 65mm |
旋徑: | 460 mm |
頭部之上下動距: | 450 mm |
主軸端和臺之最大距離: | 600 mm |
工作臺尺寸: | 340*380 mm |
基礎面積: | 600*480 mm |
馬達: | 3相 2HP 6P 1.5KW(2HP) |
主軸回轉數: | 50HZ 200,100,50 60HZ 240,120,60 |
符合本機器使用之自動送給螺距: | (1)每英寸的牙數:19,16,14,12,11,10,9,8 (2)mm :1.5,1.75,2.0,2.5,3.0,3.5 |
螺牙直徑: | M10-M32 |
多軸最大能力: | M10*10 軸 M16*4 軸 M20*2 軸 |
適用于小零件之精密攻牙,附扭力限制之轉動機構,刀具不易折斷。對沒有通孔攻牙更加適用。 | |
標準配件: 工具箱1只,牙距齒輪2組(1組機臺內,1組工具箱內,規格由客戶指定) |
